Laminador

Ação combinada de pressão e efeito de rasgo

Os Laminadores Convencionais Verdés podem ser aplicados em plantas de cerâmicas estruturais, fertilizantes entre outros.
São máquinas de grande versatilidade utilizadas para a trituração secundária / terciária de matérias primas úmidas até 20%, com tamanho de entrada máximo de 10 mm e abertura mínima entre cilindros de até 1,5 mm.

Vantagens

  • Bancada
     Projetada e fabricada em chapa de aço soldada para atender as máximas condições de operação que permitem trabalhar sem vibrações com a máxima confiabilidade.
  • Cilindro fixo
    Possui maior velocidade sendo dotado de um dispositivo de amortecimento que protege a máquina de sobrecargas e da entrada de corpos estranhos, garantindo a pressão de trabalho
  • Cilindro móvel
    Possuí menor velocidade sendo dotado de um dispositivo para ajustar a abertura entre cilindros. Fabricado em liga de ferro fundido de alta dureza contendo Chromo, que garantem alta resistência ao desgaste
  • Regulagem de abertura entre cilindros
    Sistema de regulagem mecânico que permite ajustar a separação entre cilindros de até1.5 mm de abertura. É realizado mediante ao movimento dos mancais do cilindro móvel que se deslizam através dos fusos que efetuam o afastamento de uma forma fácil de controle de abertura.
  • Sistema de amortecimento
    Um dos cilindros leva um grupo de molas que atuam como segurança contra a entrada de corpos muito duros.
  • Sistema de limpeza dos cilindros
    Tipo raspador com acionamento por molas ou pistões pneumáticos que atuam sobre o cilindros. Raspadeiras facilmente substituídas através de janelas laterais a bancada. Permite regulagem da pressão de raspagem que prolonga a vida útil da raspadeira.
  • Lubrificação
    Sistema de lubrificação dos rolamentos dos mancais de fácil acesso.
  • Acionamento
    Efetuado mediante motores elétricos acoplados por correias as polias da máquina.

Funcionamento

Os Laminadores Verdés são formados por uma bancada fabricada em aço soldado de grande estabilidade e rigidez, que suporta o restante dos componentes da máquina.
Os dois cilindros são de material resistente ao desgaste, giram sobre grandes rolamentos auto compensadores de roletes. Um dos cilindros leva um grupo de molas que atua como segurança contra a entrada de corpos muito duros; o outro leva incorporado um dispositivo nônio que permite ajustar a separação entre cilindros até uma abertura mínima de 1,5 mm.
A tolva de entrada de material fica fechada pelos dois lados dos cilindros com uma placa conseguindo um perfeito fechamento, estas placas são reguláveis e recambiáveis.
Raspadores com acionamento por molas ou pistões pneumáticos que limpam os cilindros periodicamente.
O acionamento é mediante motores elétricos acoplados por correias as polias da máquina.
Opcional: Para assegurar a folga de laminação, esta máquina pode ser equipada do mais moderno sistema de retificação hoje aplicado na indústria.
Consiste em um retificador de ferramenta montado de forma monobloco sobre o cilindro que será retificado, o qual assegura um perfeito paralelismo de mecanização.

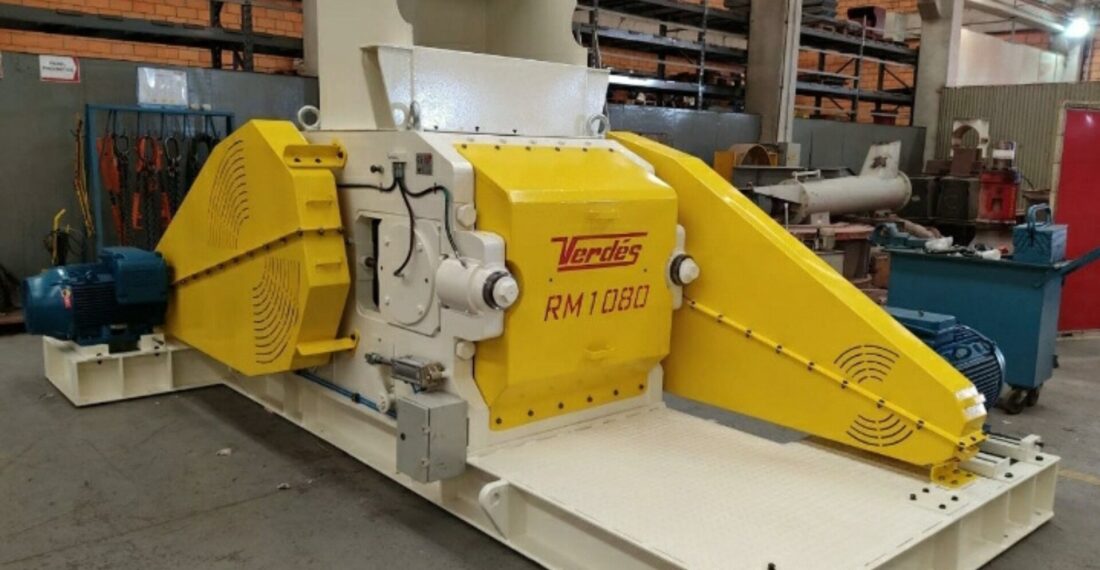

    Modelo RM 540 RM 655 RM 760 RM 860 RM 1060 RM 1080 RM 1010 RM 1012
Diâmetro e largura dos cilindros   mm 500x460 600x550 700x600 800x600 1000x600 1000x800 1000x1000 1000x1200
Potência   CV 15 + 10 25 + 20 30 + 30 30 + 50 60 + 60 75 + 75 100 + 100 125 + 125
Produção  ton/hora 6 - 20 15 - 28 20 - 43 23 - 52 24 - 58 42 - 85 48 - 114 66 - 138

*Produção varia conforme abertura entre cilindros e densidade. Densidade considerada do material 1,2 t/m3. Abertura mínima 1,5 mm e máxima 3,0 mm entre cilindros
